Los sistemas Scottoiler son UNIVERSALES: son compatible con TODAS las motos, no hay un kit específico para cada modelo.

Guías de Instalación facilitadas por Scottoiler (UK) Ltd

Si algunas de estas fotos no se corresponde con su moto, póngase en contacto con nosotros.

IMPORTANTE: Algunas fotos pueden mostrar el inyector instalado de esta manera Scottoiler conjunto del inyector obsoleto
Desde 2012 los kits no incluyen los soportes ni el manguito largo (tenía una barra de metal dentro).



Yamaha Fazer Foros recomendado: fazerhispania & fazer-hispania.com

Instalación (ingles) : documento PDF (330kb)

Más páginas con fotos de Scottoilers y Fazers:

Castellano:
sitio recomendado, con muchas fotos excelentes.
http://pics.rcano.com/echm/montaje_scottoiler/

Inglés:
http://www.foc-u.co.uk/reviews/scottoiler.htm
http://www.foc-u.co.uk/reviews/dual.htm

Las conexiones al vacío

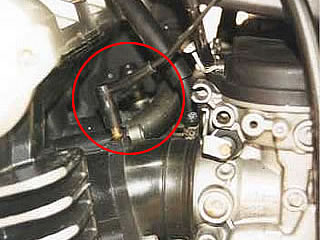

FZS600

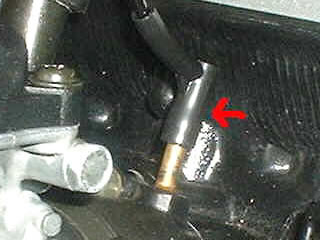

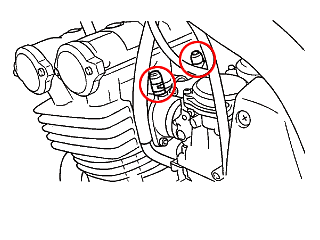

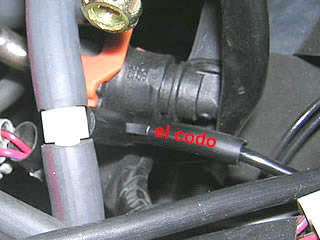

Motor con carburadores: hay un tapón en cada tobera de admisión. Quítalo e instala el codo directamente encima de la espita.

(Debes calentar el codo antes de colocarlo):

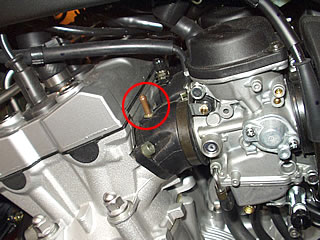

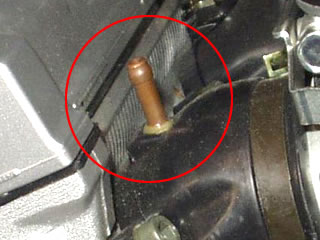

FZS1000

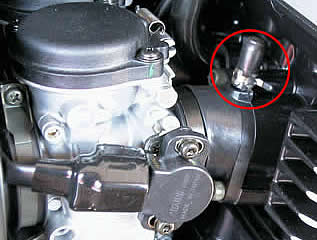

Motor con carburadores. Similar al FZS600, coloca el codo del Scottoiler directamente encima de la espita.
FZ6
Motor de inyección. Hay varias tubos de vacio disponible en este motor.

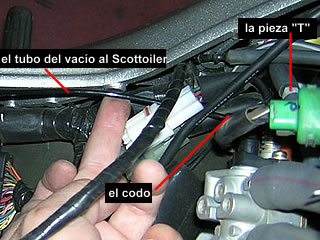

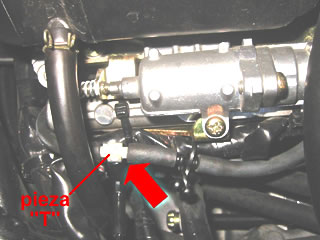

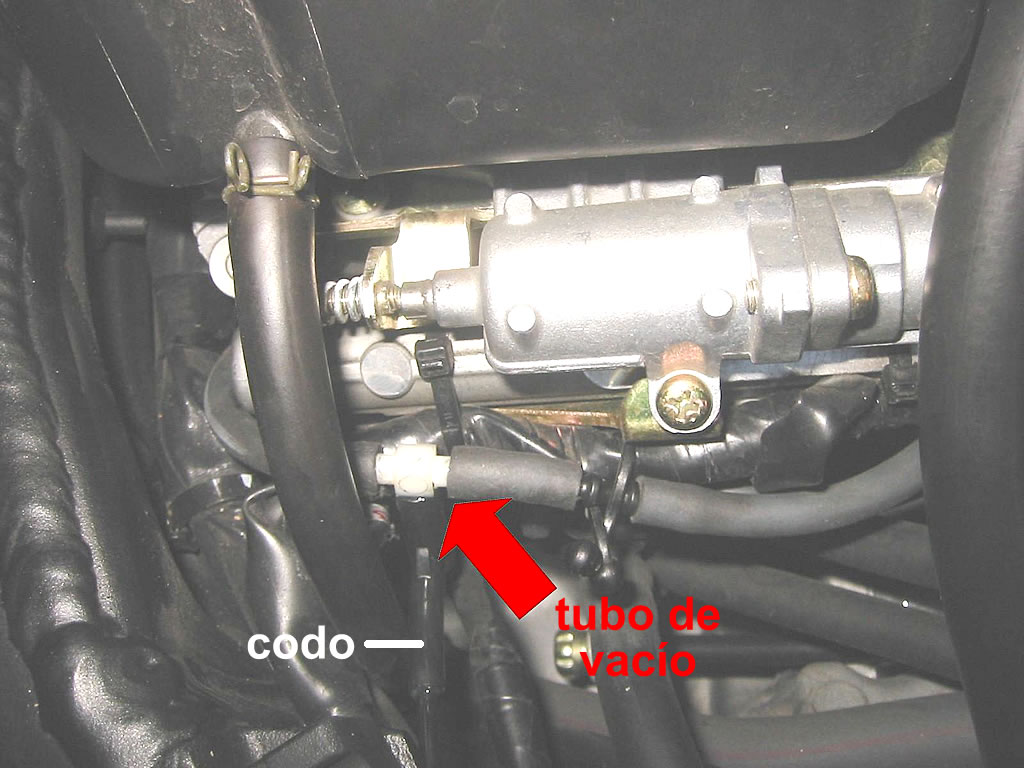

1) Se puede instalar la pieza "T" en el tubo marcado (no hace falta sacar la caja del filtro de aire).
sitio recomendado, con muchas fotos excelentes: http://pics.rcano.com/echm/montaje_scottoiler/

Las fotos del FZ6 gracias a Ramón Cano, Madrid.

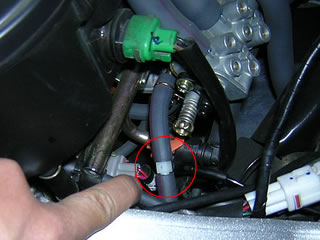

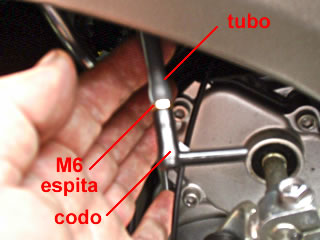

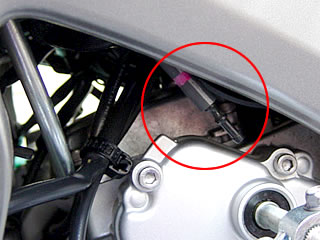

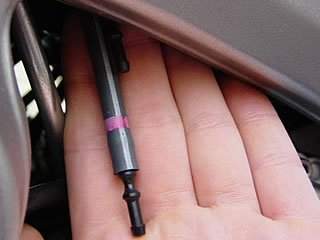

2) Hay dos tubos del vacío, cerrados con tapones de metal. Quita uno e instala el M6 espita o pieza "T" que viene en el kit .
vacio 1 vacio 2
Fotos gracias al Fazer Owners Club Unofficial
FZ1
Motor de inyección.

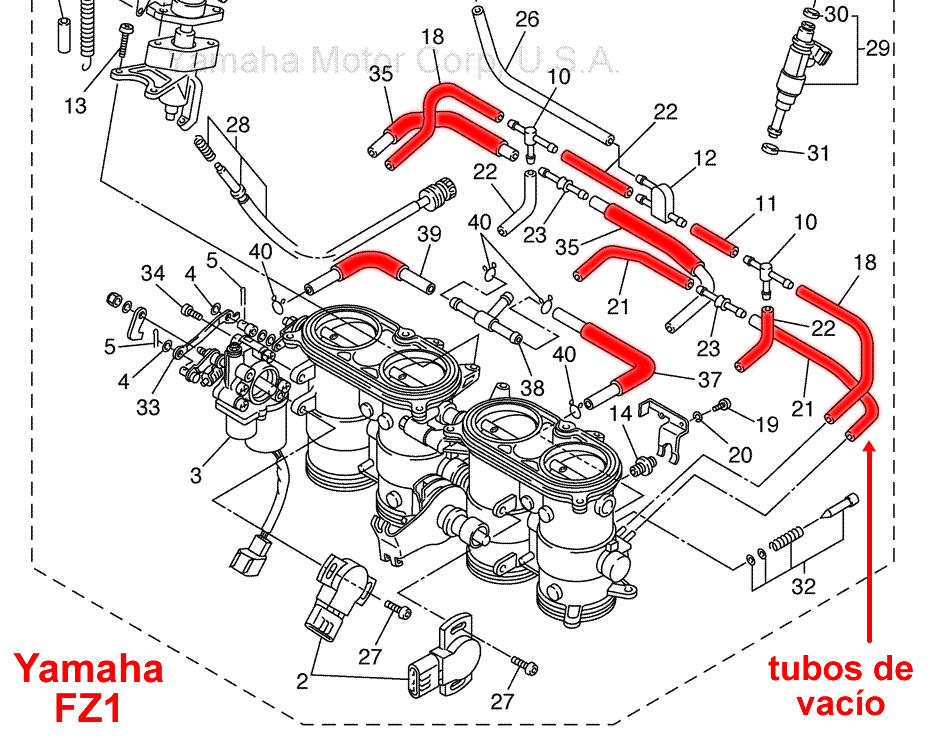

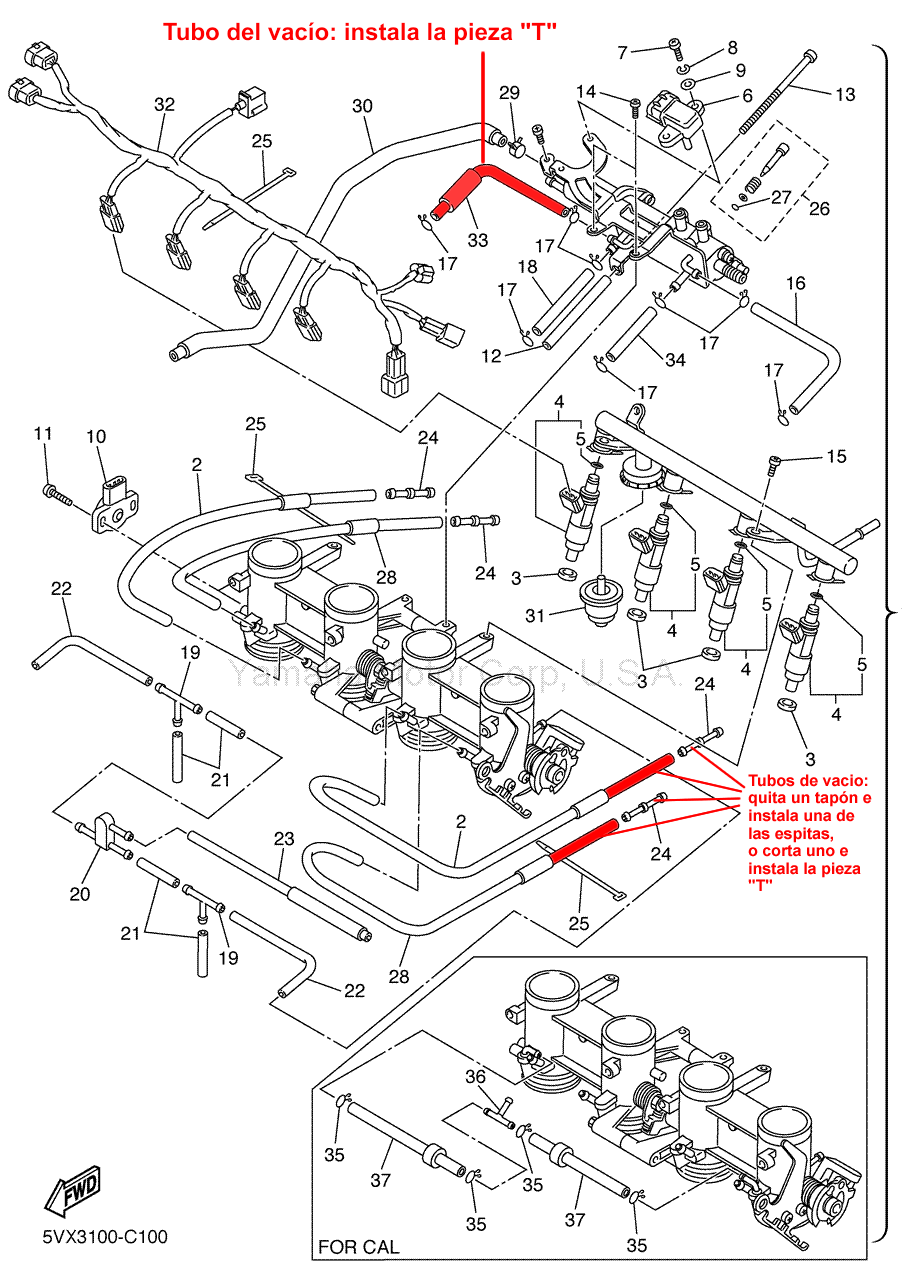

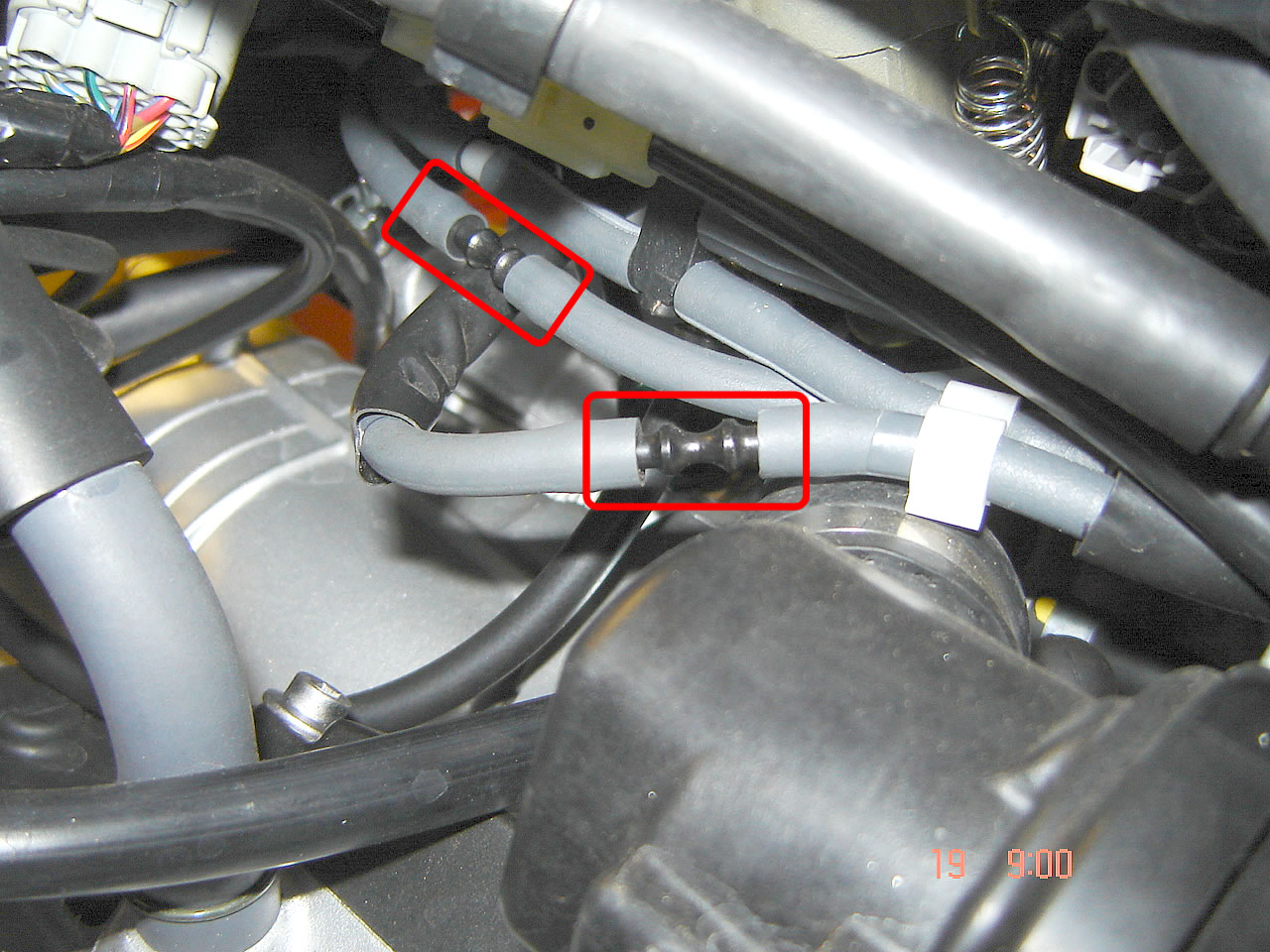

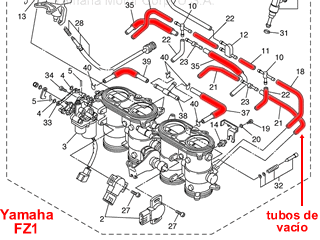

Hay tubos de vacío entre cada tobera como indicados en el dibújo.

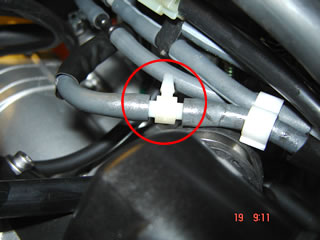

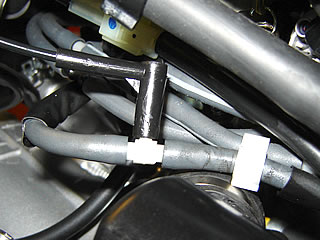

Se puede substituye uno de las piezas negras que unen los tubos por la pieza "T" que viene en el kit.
foto foto

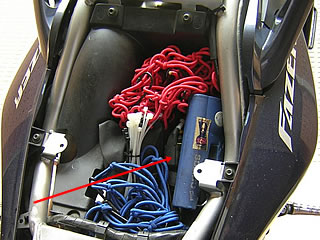

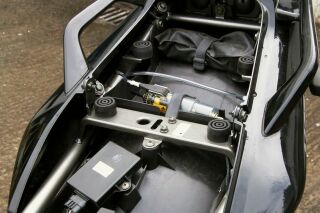

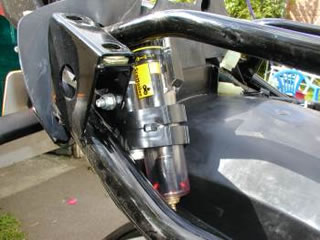

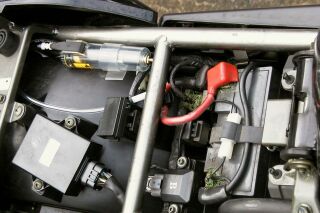

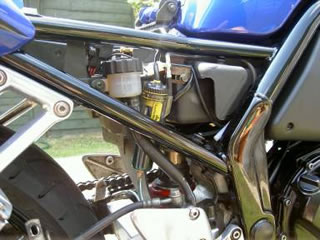

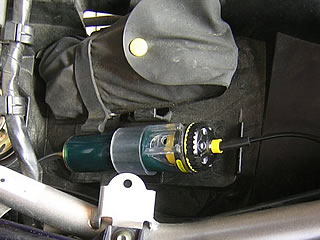

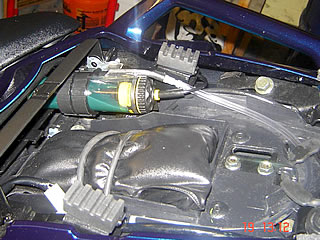

Ubicaciones del RMV, algunos ejemplos:

Inyector Estándar:

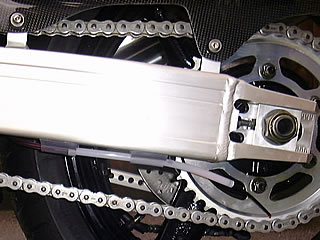

Basculante antiguo

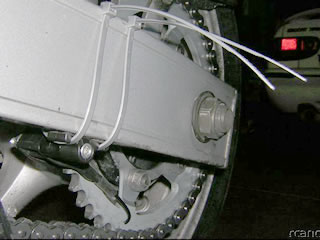

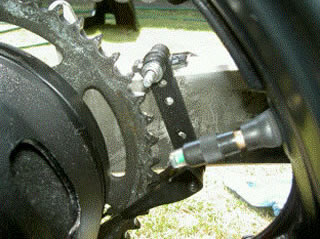

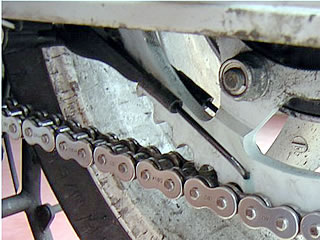

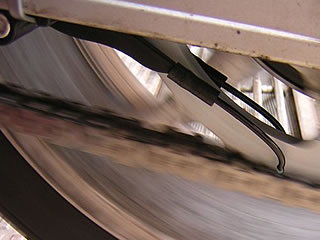

Dual Inyector:

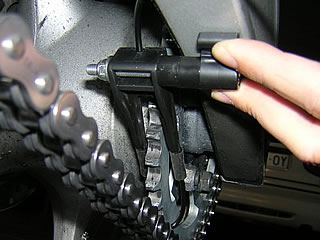

FZ1 basculante
Se puede instalar el Dual Inyector en este basculante.

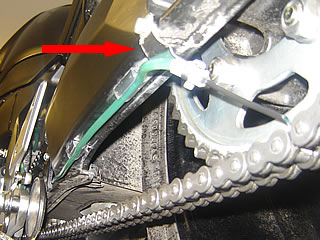

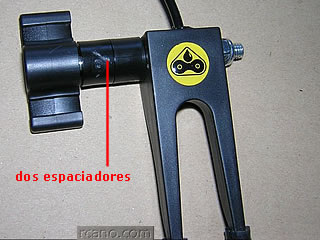

Se fija el inyector estándar al orificio indicado utilizando la abrazadera que viene en el kit.

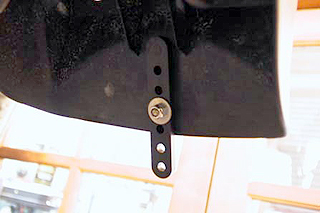

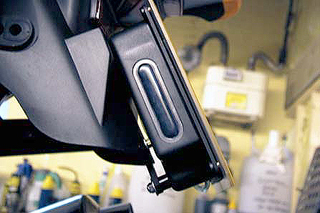

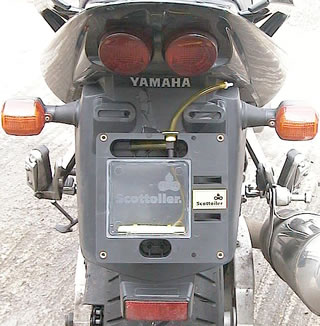

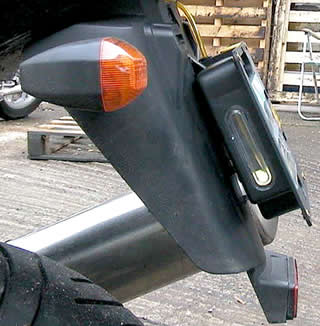

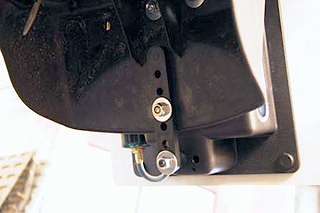

Touring Kit, Fazer FZS600:
El guardabarros no es suficientemente largo, y hace falta una abrazadera para sujetar el depósito (Scottoiler lo facilita gratuitamente).

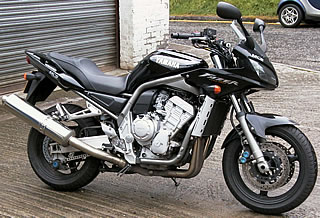

Touring Kit, Fazer FZS1000:
